核心卖点

• 连续稳定用汽的生产线，与链条炉排是天生一对：链条炉排像一条匀速运行的钢履带，燃料在炉排上依次完成干燥→着火→燃烧→燃尽，输出平稳、易维持额定工况；负荷可在 30%–100% 区间稳定运行——三班连续生产、用汽量平稳的蒸煮/烘干/灭菌线，这台炉子的节奏刚好对得上

• "存量大 + 备件通用 + 操作有章法"：链条炉排是层燃锅炉里保有量最大的炉型，从燃煤时代沿用至今，炉排片、减速箱、出渣机等部件通用性强，本地维修资源好找——设备全生命周期的"可维护性"，是很多项目算账时最容易忽略、事后最要命的一项

• 双燃料兼容，为生物质供应波动留后手：链条炉排本就是成熟的燃煤炉型，生物质与煤可在同一台炉上切换；在生物质价格波动或供应紧张的季节，燃料策略有余地——但烧煤的政策敏感度远高于生物质，必须事先核实当地是否允许（见第五章）

• 两道门槛，本页给清单也给定心丸：承压侧——监检证书随货，安装告知→使用登记→司炉 G1 证→定期检验全办；环保侧——排污许可、环评、达标验收、自行监测。清单与站内 DZH 生物质蒸汽页一致可对照，本页另外讲清"双燃料项目"特有的政策风险

技术参数表

产品详情

一、概述

DZL 系列生物质蒸汽锅炉是单锅筒纵置式三回程水火管 + 链条炉排的承压蒸汽锅炉：型号三个字母把结构讲清楚了——D 单锅筒、Z 纵置式、L 链条炉排；型号里没有 C，说明它不是常压炉，而是承压蒸汽锅炉。

链条炉排是工业锅炉里历史最久、保有量最大的层燃方式。它的形象说法是"一条匀速运行的钢履带"：燃料从上煤斗落到炉排上，被煤闸门刮平成一定厚度的煤层，随炉排由前向后移动，依次经过干燥、着火、燃烧、燃尽四个区段，最后灰渣从尾部落入出渣机。整个过程连续、平稳、有节奏——这正是它与活动炉排的根本区别，也决定了它适合什么样的用户。

本站同门机型有三台，先分清再往下看：

一句话区分：要蒸汽、燃料干而稳定、用汽连续 → DZL；要蒸汽、燃料湿而杂、怕结渣 → DZH；只要热水 → CDZL（省两道手续）。

二、结构与组成

1. 锅筒与受热面：单锅筒纵置布置，炉膛左右两侧布置水冷壁管，前后拱采用节能炉拱结构（前拱引燃、后拱低而长利于燃尽，形成有利于燃烧的火焰组织，）；锅筒内布置螺纹烟管——强化传热且烟管具有自清灰作用，减少管内积灰；

1. 燃烧设备——链条炉排（本机型的心脏）：采用轻型小鳞片式链条炉排，有利于生物质燃料的燃烧；炉排下部设独立调节风室、两侧进风，配曲臂螺杆调节结构，调风通风截面比高、布风均匀；设推拉式闸板清灰装置，防止漏风与二次燃烧变形；炉排侧密封结构分档设计——4 t/h 及以下采用侧密封加角铁筋板结构，6 t/h 以上采用接触式侧密封下密封结构；

1. 给料系统：上煤斗 + 煤闸门，煤闸门开度决定煤层厚度，与炉排速度共同构成运行调节的两只手（详见第三章）；

1. 汽水系统：上锅筒内设汽水分离装置与连续排污装置，下锅筒设定期排污装置，共同保证蒸汽品质——这是蒸汽炉与热水炉在结构上最本质的差别；

1. 烟气系统：烟气经后拱折射 → 本体两侧燃烬室 → 前烟箱 → 锅筒内螺纹烟管 → 后烟箱 → 省煤器 → 除尘器 → 引风机 → 烟囱；

1. 除渣系统：炉排尾部落渣 + 自动出渣机（刮板/螺旋）或人工除渣；

1. 承压安全附件：安全阀、水位计、压力表按 TSG 11 配置——与常压炉的本质区别：这些是法规定装备件；

1. 控制与保护：电控柜 / PLC 自动给水、压力自动控制、超压/低水位/极限低水位保护与联锁。

三、核心选型：DZL 还是 DZH——按燃料与用汽节奏定炉排

两台炉子本体几乎一样、监管口径完全一样，唯一要决策的是炉排型式。判据不看锅炉，看燃料与用汽节奏：

一句话选型：手里是干颗粒、要求连续稳定供汽、希望省心省维护——链条炉排（DZL）；手里是湿秸秆湿菌渣、燃料杂、怕结渣——活动炉排（DZH）。把燃料种类 + 水分检测值 + 灰分/结渣情况 + 用汽曲线发给我们，先做适配评估再定炉排。

蒸汽线五台全景导航（先定路线，再定型号）——本司在售蒸汽热源共五条路线，报工况即可定位：

选路线的三个问题：①燃料从哪来、多少钱（决定生物质还是燃气）；②蒸汽量多大、要不要连续（决定容量与炉排型式）；③当地允许烧什么（决定项目能不能落地）。三个问题答完，型号基本就定了。

四、链条炉排的蒸汽运行纪律——"两只手"和一条底线

链条炉排的操作，说白了就是用两只手调节：

• 第一只手：煤层厚度（靠煤闸门开度）——厚了燃烧不透、灰渣含碳量高；薄了蓄热不足、着火不稳，一般按燃料热值在 80–150 mm 区间调整；

• 第二只手：炉排速度——走得太快烧不透，太慢会把炉排片烧坏，按负荷与煤质调整；

• 配风是这两只手的放大器：炉排下部独立调节风室沿炉排长度分区送风（干燥区、着火区、燃烧区、燃尽区各配各的风），再辅以炉膛二次风补燃——生物质挥发分高达 70%–80%、着火易而燃尽难，配风不到位就会冒黑烟、飞灰含碳量高。

一条底线：负荷调节范围 30%–100%。链条炉排不适合长期在极低负荷运行——负荷过低时料层薄、炉温低、燃烧不稳，还容易烧坏炉排；所以选型时要把最小用汽量也报给我们核对，而不是只报峰值。这是链条炉排用户必须提前知道的一条纪律，也是它与燃气炉"想开多小就多小"的实操差别。

负荷突变怎么办：链条炉排的响应速度慢于燃气炉——用汽设备突然大幅增加时，汽压会先掉一截，靠锅筒蓄汽缓冲后再由燃烧侧追上来。应对办法是把用汽设备的启停错开、避免多台大设备同时启动；如果工艺本身就是剧烈波动型（如间歇式大负荷冲击用汽），选型阶段就要把这个情况讲清楚，我们来做方案判断。

五、承压 + 环保双门槛（简版指引）与双燃料的政策风险

本机型的两个门槛与站内 DZH 生物质蒸汽页完全一致（承压锅炉=特种设备全手续，固体燃料=环保手续必办），此处不再重复展开，请对照 DZH 页第五章的"双门槛十步清单"办理。本页只讲DZL 独有的一个政策风险点：双燃料（生物质 + 煤）项目。

链条炉排兼容煤，这在技术上很成熟，但烧煤的政策敏感度远高于生物质：

六、制造工艺与出厂检验

• 材料与焊接：锅炉钢板、钢管按锅炉专用材料采购复验，材质证明随货；锅筒、管板与烟管焊缝按规程焊接并做无损检测；

• 炉排装配与调试：链条炉排张紧度、跑偏量、侧密封间隙与传动系统空载试运转在厂内完成（按原厂检验规程）——炉排装配精度直接决定初期运行是否跑偏、漏煤；

• 水压试验：整机按规程压力做水压试验并合格；

• 监检与文件：锅炉产品安全性能监督检验证书随货（办使用登记的前提文件）；

• 燃烧与配风调试：按设计燃料做初始配风与煤层标定，现场按实际燃料复核；

• 随机文件：产品质量证明书、强度计算书、安装使用说明书、监检证书、安全阀/水位计/压力表合格证、原厂资质文件、授权销售文件。

七、使用边界与维护要点

• 压力红线：运行压力不得超过铭牌最高工作压力；安全阀整定与联锁严禁屏蔽（按 TSG 11）；

• 水位是锅壳炉的生命线：低水位保护保持投用；缺水保护动作后严禁盲目进水，按规程处置；

• 负荷纪律（本机型专属）：尽量在 30%–100% 区间运行，避免长期低负荷；用汽设备错峰启停（见第四章）；

• 链条炉排四大失效模式与养护清单（本机型重点功课）：

• 排污（蒸汽炉日常功课）：上锅筒连续排污控制锅水含盐量（小流量常开）、下锅筒定期排污排底部沉渣（每班短时）；排污率按水质化验定，一般 5% 上下；

• 蒸汽品质管理：保持汽水分离装置完好、平稳调节负荷；避免汽压剧烈波动以防蒸汽带水；末端对干度敏感（杀菌、熨烫、蒸煮）应提前说明；

• 积灰与吹灰：生物质积灰远重于燃气炉，受热面按周期吹灰；排烟温度异常升高是积灰/结渣的信号——螺纹烟管有自清灰作用，但省煤器与燃烬室仍需人工吹灰；

• 除尘与除渣：布袋按周期清灰更换（达标关键件）、灰渣及时清运；生物质灰渣吸潮有腐蚀性，停炉前彻底清灰清渣；

• 水质要求：锅外软化处理必备，除氧按容量与压力参数（按 GB/T 1576）——承压蒸汽炉的水质要求严于常压炉；

• 冷凝水回收：蒸汽系统冷凝水回收是现成的软化水，回收管路与锅炉同步设计；

• 手续维护：使用登记证、司炉证、定期检验有效期、排污许可与自行监测台账按周期维护；

• 停炉保养：按停用时长选湿法/干法保养（按规程）。

八、可选配置与应用场景

可选配置：

• 容量系列：1–10 t/h，更大蒸汽量转 SZS；

• 压力等级：0.7 / 1.0 / 1.25 / 1.6 / 2.5 MPa；

• 炉排配置：轻型小鳞片式（生物质适配）/ 侧密封结构按容量分档；

• 双燃料：生物质 / 二类烟煤（AII）兼容（须先确认当地燃料政策）；

• 省煤器 / 空气预热器：排烟降温、热效率提升；

• 除尘方案：旋风（多管）+ 布袋，或水膜除尘，按排放限值与投资平衡；

• 除氧配置：热力除氧（给水 105 ℃）；

• 智能配置：PLC 升级、远程监控、多机群控、能耗报表；

• 配套工程：料棚与储料系统、上料输送线、除渣输送、烟囱与在线监测；

• 系统配套：软水/除氧系统、分汽缸、蒸汽储罐、排污膨胀箱成套设计（容器设备详见 ycbpv.cn）。

应用场景：

选型三步：①先查政策（当地是否允许生物质锅炉、允许什么燃料、排放限值——双燃料项目另需核实燃煤政策）；②再验燃料与用汽曲线（燃料样品 + 最小/平均/峰值用汽量）；③最后定容量、炉排与手续计划（含料棚/除尘/除渣场地与特种设备手续排期）。把这三项信息给我们，出选型与辅机成套方案。

九、FAQ

• 问：DZL 和 DZH 都是生物质蒸汽炉，怎么选？ 看燃料和用汽节奏：干成型燃料（水分 ≤20%）、连续稳定用汽 → DZL 链条炉排（输出平稳、维护省、备件通用）；湿料杂料（水分 >30%）、易结渣（RZ>1.5）、燃料常换 → DZH 活动炉排（翻料拨火、自动破渣）。报燃料样品与水分值，我们给适配结论。

• 问：链条炉排能适应多大的负荷变化？ 设计上可在 30%–100% 额定蒸发量区间稳定运行——不建议长期跑在 30% 以下：料层薄、炉温低、燃烧不稳，还容易烧坏炉排。选型时请把最小用汽量一并报给我们，别只报峰值。

• 问：用汽设备突然大量用汽，汽压掉得快怎么办？ 链条炉排的响应速度慢于燃气炉，汽压会先靠锅筒蓄汽缓冲；把大用汽设备的启停错开是最有效的办法。工艺本身若属剧烈波动型，选型阶段就要说明，我们做方案判断。

• 问：每吨蒸汽要烧多少生物质？ 产 1 t 蒸汽约需 60 万 kcal 热量：÷ 燃料热值（4000 kcal/kg）÷ 热效率（83%）≈ 180 kg 颗粒；按 4 t/h 核算约 740–790 kg/h。湿料或低热值燃料耗量会明显上升。

• 问：DZL 能烧煤吗？ 技术上可以——链条炉排本就是成熟燃煤炉型，生物质与二类烟煤可双燃料切换。但烧煤的政策门槛远高于生物质：重点区域燃煤锅炉普遍受限、排放要求更严、手续按申报燃料办理。别把"能烧煤"当成"允许烧煤"，签约前先问当地。

• 问：这台锅炉要办哪些手续？ 与站内 DZH 生物质蒸汽页一致：特种设备侧（安装告知→持证安装+监检→使用登记→司炉 G1→定期检验）+ 环保侧（燃料政策核查→排污许可/登记→环评→达标验收→自行监测），两项都要办。本页另提示双燃料项目的燃煤政策风险。

• 问：链条炉排容易坏吗？维护贵不贵？ 链条炉排是保有量最大的炉型，备件通用、维修资源好找；四大易损点是炉排片烧损、侧密封漏煤、炉排跑偏、出渣板磨损——都能通过"按周期检查 + 规范调煤层与炉排速度"有效控制（见第七章养护清单）。选型时把燃料质量稳住，炉排寿命会明显不一样。

• 问：蒸汽干度够吗？会不会带水？ 上锅筒设汽水分离装置、下锅筒设定期排污，蒸汽干度约 ≥97%；关键是平稳调节负荷、避免汽压剧烈波动。末端工艺对干度敏感（杀菌、熨烫）请下单时说明，可加强分离配置。

十、资质与文件 合作原厂《特种设备生产许可证》（锅炉）/ 锅炉产品安全性能监督检验证书 / 产品质量证明书 / 强度计算书 / 热工测试报告 / 安全附件合格证 / 授权销售文件

十一、CTA

• 电话 / 微信：400 816 8165 / 13903942161

• 表单：请填写【燃料种类与水分（或样品）/ 最小·平均·峰值用汽量 / 场地条件（料棚+除尘除渣）/ 当地锅炉政策口径】→ 免费出具燃料适配评估（DZL vs DZH）、汽平衡与燃料账测算、选型方案，并附双门槛手续清单。支持现场勘测、可燃样检测协助与手续办理指引。

十二、相关产品（.net 站内 + 跨站文字引导）

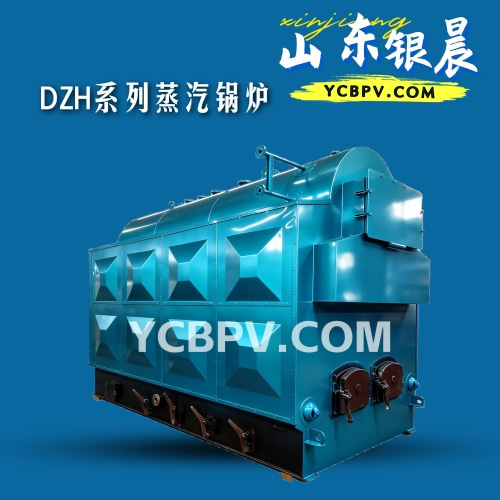

• DZH 系列生物质蒸汽锅炉（活动炉排）——同系列炉排型式镜像比选（"按燃料与用汽节奏定炉排"，本页链条视角 / DZH 页活动视角）

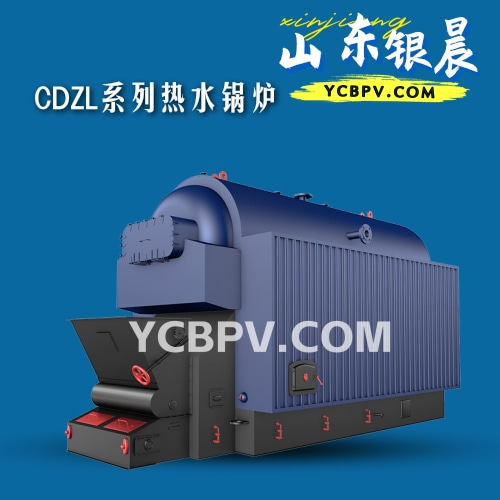

• CDZL 系列生物质热水锅炉（链条炉排）——同炉排、不同用途对照（本页=蒸汽承压 / CDZL 页=热水常压三免）
